SANEERAUSVINSSIT JA VARUSTEET

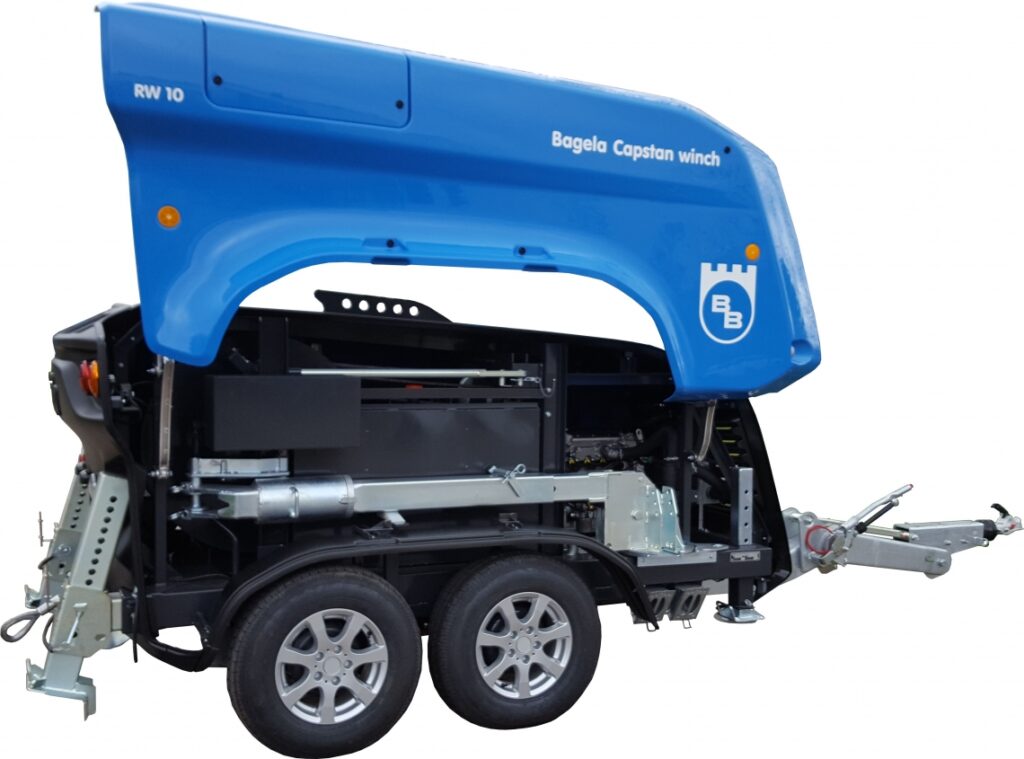

BAGELA RW MALLIT:

Bagelan vinssit ovat luotettavat, helppokäyttöiset ja turvalliset.

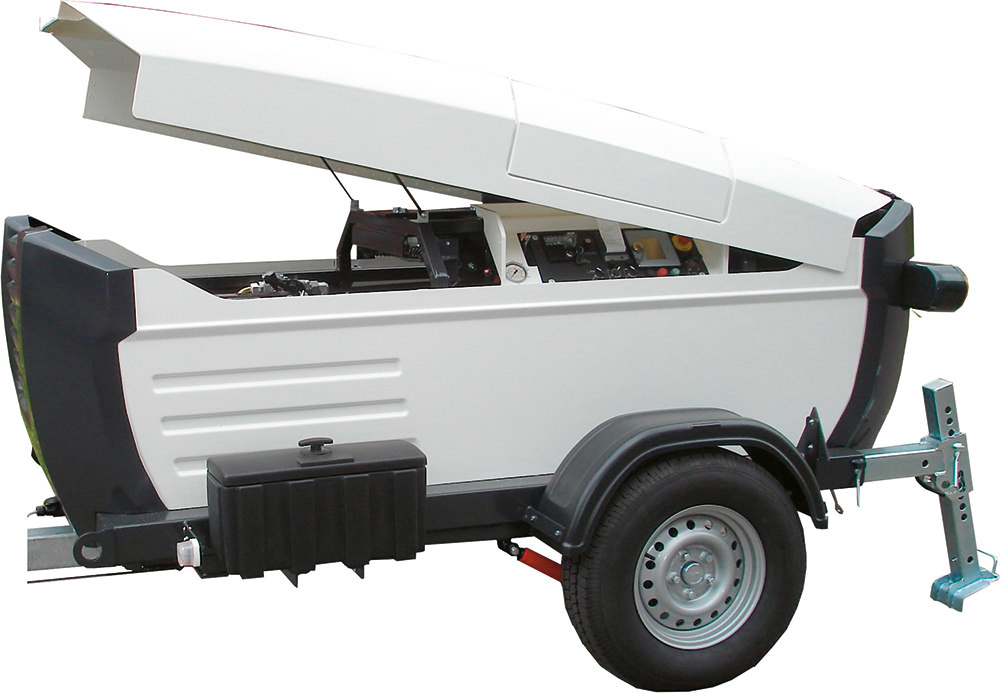

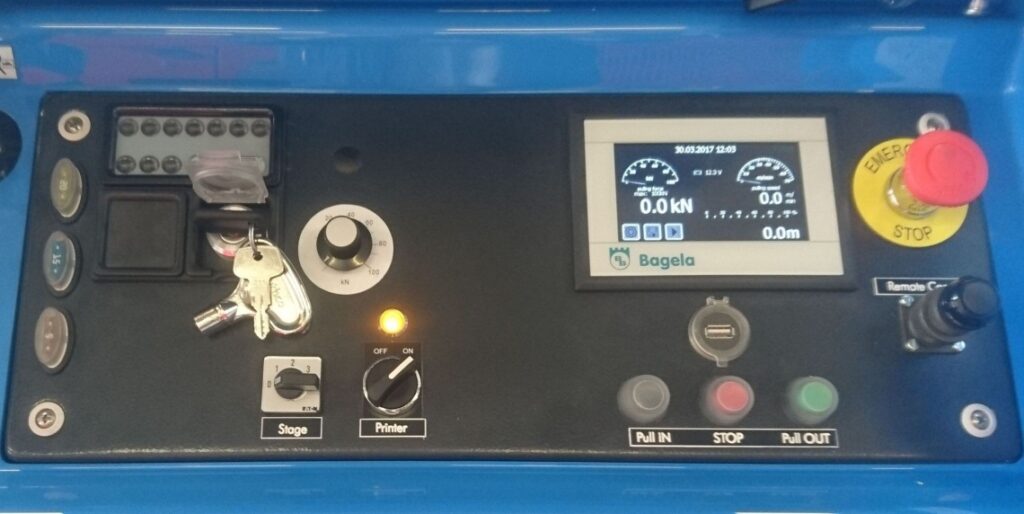

Vinssi on asennettu viranomaisten hyväksymälle akselistolle, jonka ajonopeus on 100 km/h. Käyttöä varten avataan ainoastaan ohjauspaneeli. Äänieristetty suojarunko (ABS) pidetään suljettuna. Näin varmistetaan moottorin melu minimiin.

Toiminta:

Vinssin pääkomponentit ovat kaksoisvintturi ja vaijerikela automaattisella kelauslaitteella, jota käytetään hydraulisesti dieselmoottorin avulla. Vinssi on varustettu automaattisella jarrulla. Haluttu veto voidaan valita sähköisesti säätämällä hydrauliikkapumppua (paine /virtaus) ja näin pidetään
vaijeri jatkuvasti jännittyneenä vetovastuksen vaihteluista riippumatta. Järjestelmä on täysin itsestään säätyvä ja sen on tehokkaampi kuin manuaalinen nopeuden säätö. Lisävarusteena kaikkiin malleihin on saatavissa sähköinen vetovoiman säätö ja tallentava/ printtaava vetolujuuden mittalaite.

TEKNISET TIEDOT

Malli	Max. vetovoima (kN)	Max. vetonopeus (m/min)	Dieselmoottori (kW)	Vaijerin pituus (m)	Vaijerin halkaisija (mm)	Pituus (mm)	Leveys (mm)	Korkeus (mm)	Paino (kg)
RW 3000	30	40	16.5	300	10	3800	1650	1380	1300
RW 4000	40	35	22	300	11	4450	1650	1380	1450
RW 5000	50	30	22	300	12	4450	1650	1380	1450
RW 10	100	60	22	300	16	4600	1850	1460	2400
RW 20	200	30	36	300	22	5000	2000	2000	5200
RW 40	400	25	74	1100	32	4750	2550	2500	20000
RW 100	1000	25	140	1500	52	6000	2730	3450	20000

LISÄVARUSTEET

**Puhdistustulppa nivelmalli Ø 100mm-600mm**

**Puhdistustulppa jäykkä malli Ø 100mm-600mm**

Vinssin tyyppi	Max. puomin pituus (mm)
RW 3000 – 5000	2500
RW 10	5000
RW 20	5000

Kaivotukijalka

Max. kuormitus (kN)	Paino (kg)
20	29.2
50	52

**Putkirulla**
**Kuorma 300 kg Paino 4kg**

Vaijerirulla

Halkaisija (mm)	Paino (kg)
100-350	18
200-550	20

Putken nostotuki
Max. putken halkaisija 300mm
Paino 15 Kg

Max. putken halkaisija (mm)	Max. kuorma (kg)	Paino (kg)
500	500	11.5
750	1000	29
