Alumiinituki

Tuenta on tehty helpoksi

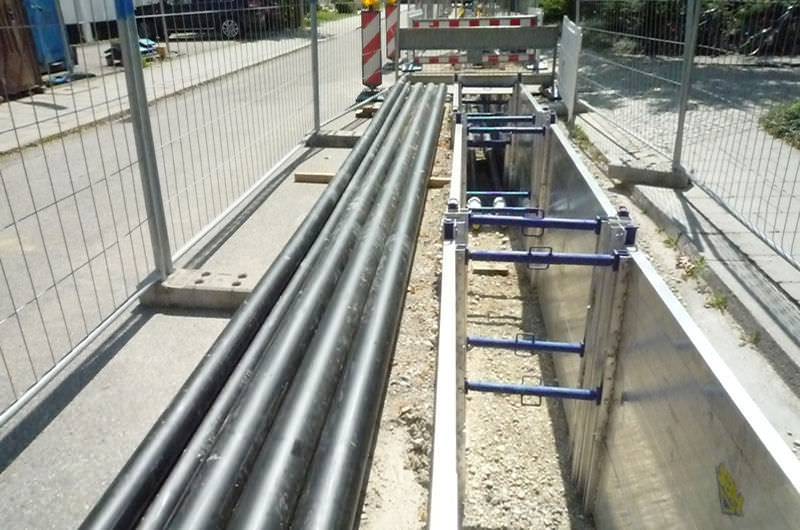

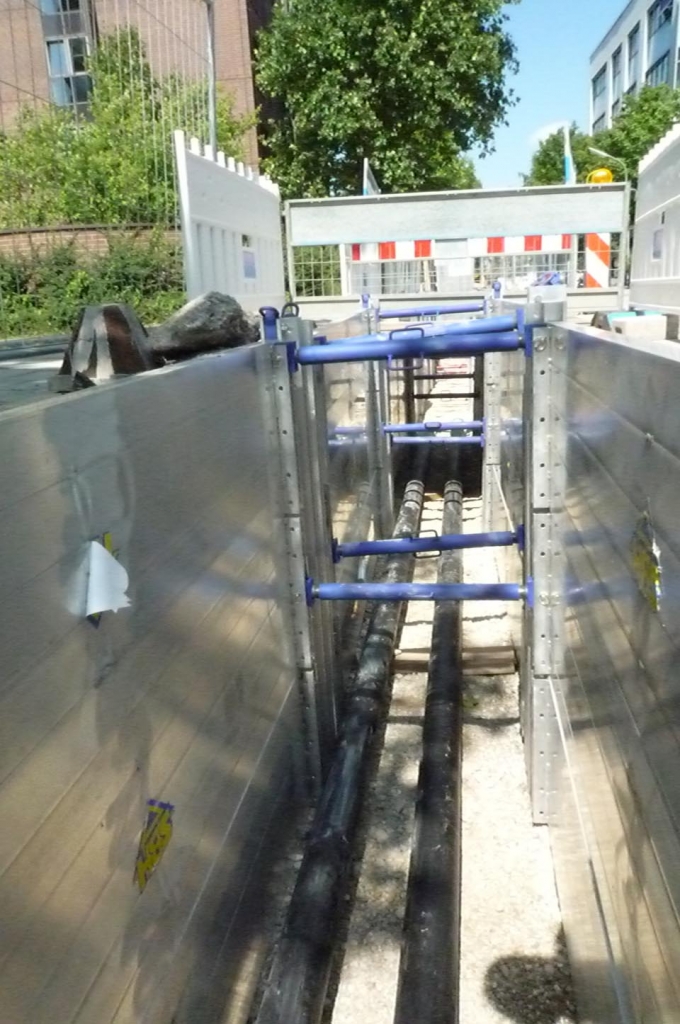

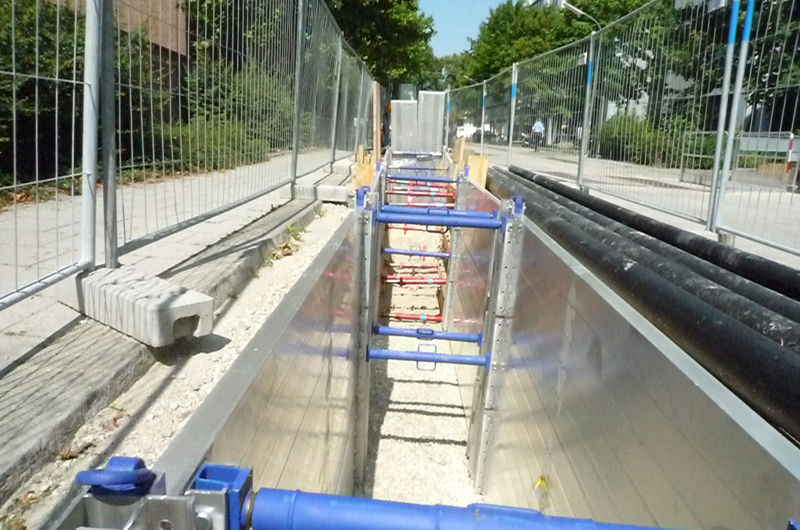

SBH Alumininen kevyt tuki on tarkoitettu pienempiin kaivantojen tukiprojekteihin. Päästä tuettu tukijärjestelmä on moduloitu konstruktio, joka on nopea ja kustannustehokas. Se toimii yhdessä kulmatolppien kanssa kaivantoboksina tai tukena ja se voidaan asentaa 2,40 m syvään kaivantoon.

Tässä järjestelmässä kulmatolppa voi kannattaa poikittaistukea ta useampaa tukilevyä. Keveydestään huolimatta SBH Alumiini kevyt tuki on erittäin turvallinen, sillä tuotannossa käytetään vain erittäin kestävää Aluminium F 25 metallia. Tämän ansiosta vain kaksi henkilöä voi tehdä kestävän ja kevyen tuennan kokoonpanon ja asentamisen. Yksinkertainen tukien kiinnitys pulteilla ja kiinnikkeillä tekee sen mahdolliseksi.

HYVÄ RATKAISU

• putkilinjan asennus kaupungissa
• haarautuvat linjat rakennuksiin
• kaasu- ja vesiputkien linjat
• kaapelien vetäminen
• työpisteet

TEKNISET TIEDOT

Levyn pituus L (m)Järjestelmän pituus Lv  (m)Tuki korkeus H (m)Putkien välinen pituus Lc (m)Putkien välinen korkeus hc (m) Turvallinen työkuorma (kN/m2)Paino v/w tuki B (kg/box)Paino (kg/työpistelaatiko)
1.501.500.601.181.3232.695130
 1.721.202.080.71 185250
  1.80   250370
  2.40   320485
2.002.000.601.681.3226.5110160
 2.221.202.080.71 215305
  1.80   295450
  2.40   380600
2.502.500.602.181.3221.6120185
 2.721.202.580.71 240360
  1.80   340535
  2.40   435710
3.003.000.602.681.3217.5135215
 3.221.203.080.71 270420
  1.80   380620
  2.40   490825


VÄLITUET

TukityyppiTyöntöleveys bc (m)Kaivannon leveys b (m)Sallittu puristusvoima (kn)Paino (kg)
 Min.          Max.Min.          Max.
A0.63           0.850.78           1.0010973
B0.85           1.31   1.00           1.46929.4
C1.32           2.231.47           2.386213.6

KULMATOLPAT

Tolpan pituus L(m)Paino (kg)
0.705.4
1.3010.0
1.9014.6
2.5019.2
